TOYOTA GAZOO Racing Rally challenge 参加車両パーツガイド Parts GuideTOYOTA GAZOO Racing Rally challenge 参加車両パーツガイド Parts Guide

ラリーチャレンジ参戦にあたって、車両規則書で記載、定められている各種ラリーパーツをご紹介いたします。
ロールケージや安全ベルトなど安全規定によって定められたパーツは装着が義務づけされていますが、
ラリーチャレンジは参戦コストを抑えるために改造範囲がクラスごとに設定・制限されているので、
比較的安価にラリーカーを製作することが可能。
あなたのラリーチャレンジ参戦車両製作に本ガイドをぜひご活用ください。
※ラリーカーの製作は、参戦までサポートしてくれる信頼できるラリーショップでの取り付け・加工をお勧めします。

C-4 クラス
(MXPA10 ヤリス)

※ゼッケン等の装飾は2020年仕様となります。

車両規則書で定められている各種ラリーパーツは「指定部品」「推奨部品」「認定部品」の3種類に分類されています。

  • 指定部品

    車両規則で装着が指定、
    義務付けられている部品。
    装着されていない車両は参戦できません。

  • 推奨部品

    ラリー参加の際に装着が推奨されている部品。
    装着されていない車両でも参戦可能。

  • 認定部品

    車両規則で装着が認められている部品。
    認定部品以外にもトヨタ純正部品は使用可能。

各クラスパーツガイド

すべてのパーツ装着やカスタマイズは、競技・車両規則及び、保安基準に適合することが前提です。
競技参加に伴う部品・架装物の装着・架装や補修・改造、また、取扱書などに示す取扱い方法と異なる使用・過酷な使用に
起因する不具合は、各車両の保証期間内でも保証が受けられない場合があります。

■ロールケージ架装時の注意事項■

平成28年(2016年)11月1日以降生産の新型車および平成30年(2018年)11月1日以降生産の継続生産車において、
前方視界の法規要件が厳しくなったことから、ロールケージ装着の際は注意が必要となります。
詳しくは、下記リンク先よりご確認ください。

詳しくはこちら

  • ラリチャレ
    参戦に必須
    指定部品

  • ラリチャレ
    おすすめ
    推奨部品 /
    認定部品

C-4クラス(MXPA10 ヤリス)の場合

※ゼッケン等の装飾は2020年仕様となります。
1

ロールケージ・
ロールケージパッド

指定部品

車両横転等、事故発生時に室内の変形を防ぎ乗員を保護します。

2

15インチホイール・
ラリータイヤ5本

指定部品

15インチホイールと一般市販ラリータイヤ。ラリータイヤ装着はラリチャレでは義務となります。最低5本、スペアを含めて6本の準備をお勧めします。

3

牽引フック
(牽引ストラップ)

指定部品

緊急時に車両の牽引に使用します。指定の色のものを車両前後に装着してください。

4

4点式シートベルト
2脚分

指定部品

走行時の運転姿勢を安定させるとともに緊急時、車外への飛び出しを防ぎます。

5

消火器

指定部品

車両火災発生時、消火に使用します。大会前には使用期限も確認してください(2年に1度の点検が必須です)。

6

搭載品
(三角表示板・牽引ロープ他)

指定部品

車両に搭載し、緊急時に活用します。OK / SOSボードは初出場時に事務局より支給します。

すべてのパーツ装着やカスタマイズは、競技・車両規則及び、保安基準に適合することが前提です。
競技参加に伴う部品・架装物の装着・架装や補修・改造、また、取扱書などに示す取扱い方法と異なる使用・過酷な使用に
起因する不具合は、各車両の保証期間内でも保証が受けられない場合があります。

C-4クラス(MXPA10 ヤリス)の場合

※ゼッケン等の装飾は2020年仕様となります。
1

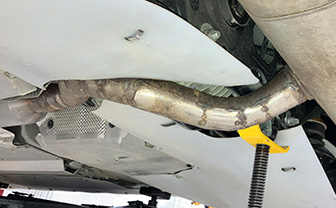

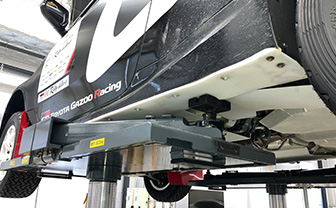

アンダーガード
(車両下面)

指定部品

グラベル路面走行時に車両下面をガードし、エンジンや燃料タンクなどへの損傷を防ぎます。

2

フットレスト
(パッセンジャープレート)

指定部品

コ・ドライバーの足元に装着することで、コ・ドライバーが足を踏ん張りやすくします。

3

マッドフラップ
前後

指定部品※画像はヤリス用とは異なります。

グラベル路面走行時にタイヤが巻き上げた石や土がボディに跳ね上がるのを防ぎます。

4

ラリーコンピュータ
(トリップメーター)

指定部品

コ・ドライバーがドライバーに指示を出すときに参考となる走行距離を確認するメーターです。

5

バケットシート
運転席・助手席

指定部品

走行時、乗員の体をしっかり固定することで、運転姿勢を安定させます。シートとシートレールはメーカーで適合の取れたものをセットで使用してください。

6

ラリー用
サスペンションキット

認定部品

グラベルからターマックまで、ラリー競技に想定される様々な路面状況に対応したサスペンションです。

すべてのパーツ装着やカスタマイズは、競技・車両規則及び、保安基準に適合することが前提です。
競技参加に伴う部品・架装物の装着・架装や補修・改造、また、取扱書などに示す取扱い方法と異なる使用・過酷な使用に
起因する不具合は、各車両の保証期間内でも保証が受けられない場合があります。

C-4クラス(MXPA10 ヤリス)の場合

Yaris Cup Car

C-4クラスへの参戦の場合、ベース車両としてYaris Cup Carもぜひご検討ください。義務部品であるロールケージ(6点式+サイドバー)、6点式シートベルトをインストール済(運転席のみ・助手席は別途装着要)で、ラリー参戦に適したスペックのベース車両です。また、M/T車だけではなく、CVT車の選択も可能です。

  • ■ロールケージ(6点式+サイドバー)
  • ■専用チューニングサスペンションセット(レース専用品・ラリー使用不可)
    ※別途ラリー用サスペンションキットの装着が必要となります。
  • ■エンジンオイルクーラー
  • ■フロントトランスポートストラップ / リヤトランスポートフック
  • ■6点式シートベルト(運転席のみ)
    ※別途助手席用シートベルトの装着が必要となります。
  • ■専用フロアマット他

Yaris Cup Car について詳しくは

各クラスパーツガイド

C-1(NHP10 アクア)クラス

区分 アイテム メーカー
指定部品 ロールケージ・ロールケージパッド 市販品
指定部品 15インチラリータイヤ(5~6本) 市販品
指定部品 15インチホイール(5~6本) 市販品
指定部品 4点式以上のシートベルト(2脚分) 市販品
指定部品 消火器(使用期限内のもの) 市販品
指定部品 搭載品(三角表示板、牽引ロープ他) 市販品
推奨部品 アンダーガード(車両下面) 市販品
推奨部品 マッドフラップ(前後) 市販品
推奨部品 牽引フック・ストラップ(前後) 市販品
推奨部品 ナビフットレスト(パッセンジャープレート) 市販品
推奨部品 ラリーコンピューター(トリップメーター) 市販品
推奨部品 バケットシート(2脚) 市販品
認定部品 ラリー用ショックアブソーバーセット TRD
認定部品 ラリー用コイルスプリングセット TRD

【注意】C-1クラスは、2名乗車仕様への変更(リヤシート取外し)は許されません。

C-2(NCP91/NCP131ヴィッツ)クラス

区分 アイテム メーカー
指定部品 ロールケージ・ロールケージパッド ※1 市販品
指定部品 バケットシート(2脚) 市販品
指定部品 15インチラリータイヤ(5~6本) 市販品
指定部品 15インチホイール(5~6本) 市販品
指定部品 4点式以上のシートベルト(2脚分) 市販品
指定部品 消火器(使用期限内のもの) 市販品
指定部品 搭載品(三角表示板、牽引ロープ他) 市販品
推奨部品 アンダーガード(車両下面) 市販品
推奨部品 マッドフラップ(前後) 市販品
推奨部品 牽引フック・ストラップ(前後)※1 市販品
推奨部品 ラリーコンピューター(トリップメーター) 市販品
推奨部品 ナビフットレスト(パッセンジャープレート) 市販品
認定部品 ラリー用ショックアブソーバー(フロント右) TRD
認定部品 ラリー用ショックアブソーバー(フロント左) TRD
認定部品 ラリー用ショックアブソーバー(リヤ2本) TRD
認定部品 ラリー用コイルスプリング(フロント2本) TRD
認定部品 ラリー用コイルスプリング(リヤ2本) TRD

※1:Vitz Racing / Vitz GR SPORT “Racing Package”をベース車両とする場合は、車両装着品/搭載品がそのまま使用可能です。

【注意】Vitz Racing / Vitz GR SPORT “Racing Package”をベース車両とする場合は、2名乗車仕様への変更(リヤシート取外し)は許されません。

C-3(ZN6 トヨタ86)クラス

区分 アイテム メーカー
指定部品 ロールケージ・ロールケージパッド ※2 市販品
指定部品 バケットシート(2脚)※3 市販品
指定部品 15インチラリータイヤ(5~6本) 市販品
指定部品 15インチホイール(5~6本) 市販品
指定部品 4点式以上のシートベルト(2脚分) 市販品
指定部品 消火器(使用期限内のもの) 市販品
指定部品 搭載品(三角表示板、牽引ロープ他) 市販品
推奨部品 アンダーガード(車両下面) 市販品
推奨部品 ナビフットレスト(パッセンジャープレート) 市販品
推奨部品 マッドフラップ(前後) 市販品
推奨部品 牽引フック・ストラップ(前後)※2 市販品
推奨部品 ラリーコンピューター(トリップメーター) 市販品
認定部品 ラリー用ショックアブソーバーセット TRD
認定部品 ラリー用コイルスプリングセット TRD

※2:86Racingをベース車両とする場合は、車両装着品/搭載品がそのまま使用可能です。

※3:4名乗車仕様で車両制作する場合、助手席にフルバケットシートを装着することは許されません。
リクライニングが可能なセミバケットシートを装着ください。

【注意】86Racingをベース車両とする場合は、2名乗車仕様への変更(リヤシート取外し)は許されません。

C-4(MXPA10 YARIS)クラス

区分 アイテム メーカー
指定部品 ロールケージ・ロールケージパッド ※4 市販品
指定部品 バケットシート(2脚) 市販品
指定部品 15インチラリータイヤ(5~6本) 市販品
指定部品 15インチホイール(5~6本) 市販品
指定部品 4点式以上のシートベルト(2脚分) 市販品
指定部品 消火器(使用期限内のもの) 市販品
指定部品 搭載品(三角表示板、牽引ロープ他) 市販品
推奨部品 アンダーガード 市販品
推奨部品 ナビフットレスト(パッセンジャープレート) 市販品
推奨部品 マッドフラップ(前後) 市販品
推奨部品 牽引フック・ストラップ(前後) ※4 市販品
推奨部品 ラリーコンピューター(トリップメーター) 市販品
認定部品 ラリー用サスペンションキット キャロッセ(クスコ)

※4:Yaris Cup Carをベースとする場合は、車両装着品/搭載品がそのまま使用可能です。

【注意】Yaris Cup Carをベース車両とする場合は、2名乗車仕様への変更(リヤシート取外し)は許されません。

【注意】同クラスにはGRヤリスRS(MXPA12)も参加可能です。詳細はシリーズ規則書(正式版)をご確認ください。

すべてのパーツ装着やカスタマイズは、競技・車両規則及び、保安基準に適合することが前提です。
競技参加に伴う部品・架装物の装着・架装や補修・改造、また、取扱書などに示す取扱い方法と異なる使用・過酷な使用に
起因する不具合は、各車両の保証期間内でも保証が受けられない場合があります。

■ロールケージ架装時の注意事項■

平成28年(2016年)11月1日以降生産の新型車および平成30年(2018年)11月1日以降生産の継続生産車において、
前方視界の法規要件が厳しくなったことから、ロールケージ装着の際は注意が必要となります。
詳しくは、下記リンク先よりご確認ください。

詳しくはこちら
